[Tool] MSC Generator 문법 (알면 좋을법한)

테마
msc=rose
msc=mild_yellow
msc=qsd
msc=omegapple
msc=modern_blue
msc=round_green
msc=green_earth

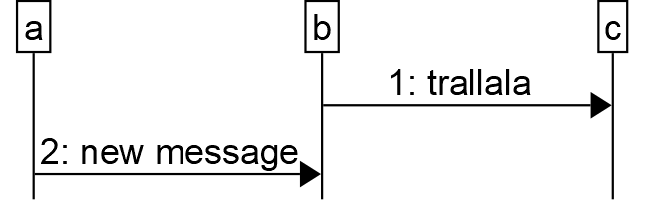

- 넘버링
numbering = yes;

- 색넣기, 액티브라인에
id: module [color=yellow]

- 색넣기, 화살표에
id->id:start [color=blue, strong];

- 이름 붙히는 방법
title: blabla

- 중간에 박스 넣기
a--a: blabla

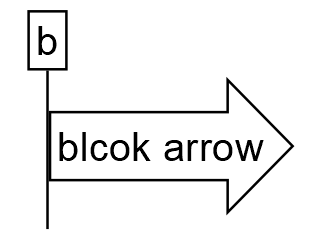

- 큰 화살표 넣기
block b->:blcok arrow;

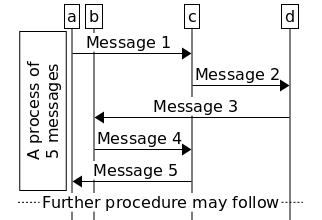

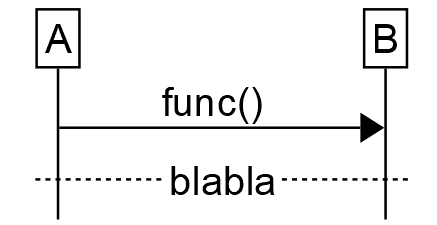

- 점선 넣음으로써, 구분 짓게하기
---: blabla [ error=yes ];

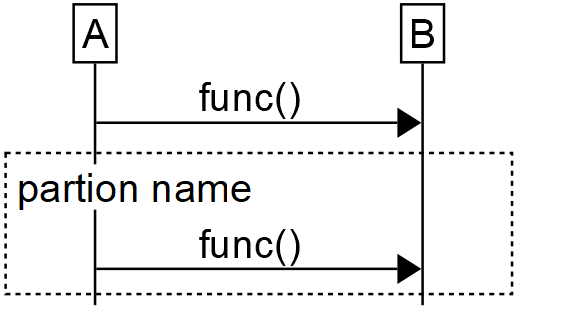

- 파티션 나누기, 점선으로 박스만들어서
..: partion name {
A->B: func();
};

- 파티션나누기, 중괄호 만들어서

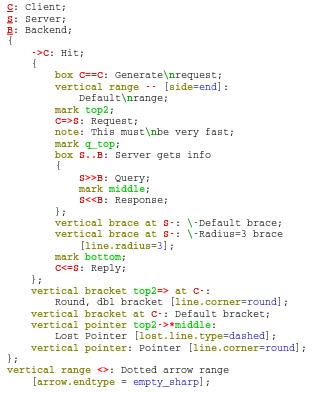

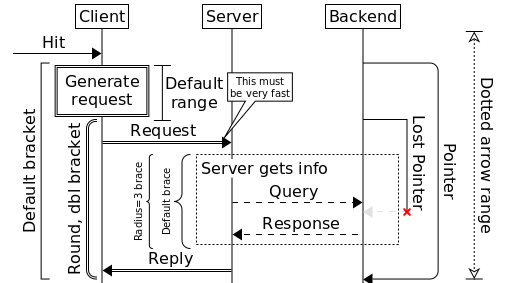

vertical brace: blabla

혹은

vertical brace at c+: blabla

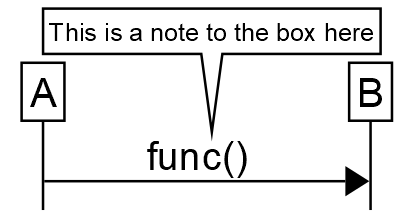

- 말풍선 놓기 (노트박스)
A->B:func();
note: This is a note to the box here

- 이어지게 만들기
join

- 압축시키기
compress=yes;

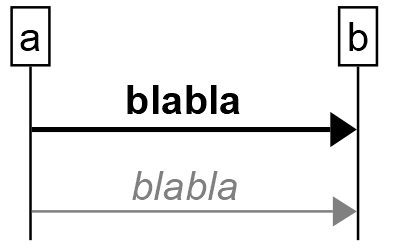

- 흐리게, 굵게하기
a->b: blabla [strong];
a->b: blabla [weak];

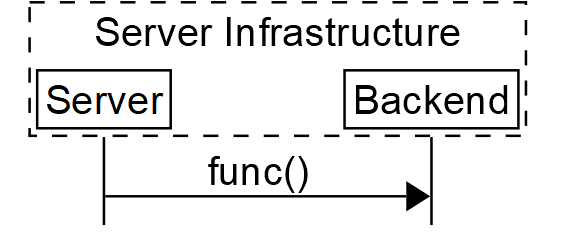

- 감싸기, 액터를 점선으로
SI: Server Infrastructure {
S: Server;
B: Backend;
};

- 감싸기, 액터를 실선으로
SI: Server Infrastructure [collapsed=yes] {
S: Server;
B: Backend;
};
S->B: func();

- 글넣기, 그냥 중간에 (모든 행 차지) p25
: blabla

A->B: func(); : blabla; A->B: func();

- 중간에 empty row넣기
|||;

A->B: func(); |||; A->B: func();

- 글넣기, 중간에 해당 액티브라인에 p26
text at B: blablabla

- 글넣기, 박스안에, 해당 액티브라인에 p26
box C--C: blabla\n blabla;



출처
http://msc-generator.sourceforge.net/help/5.4/Getting-Started.html

그리고

http://msc-generator.sourceforge.net/help/6.3/msc-gen.pdf
